国产一区二区久久_亚洲第一色片_中文字幕一区日韩精品欧美_99久久婷婷国产综合精品电影_久久国产精品久久_亚洲欧洲tv

---

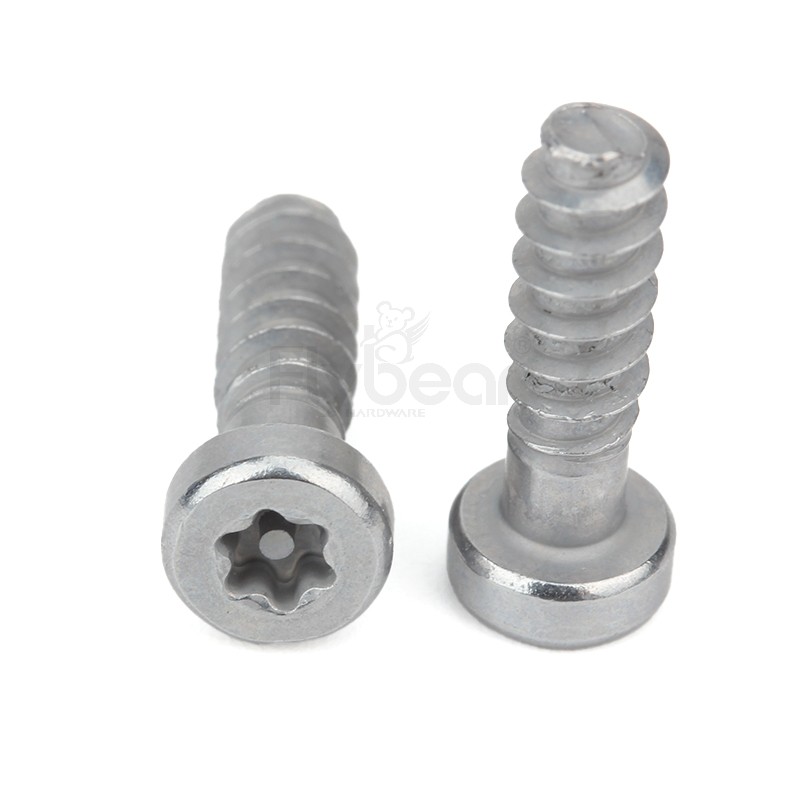

鋅鎳合金（Zn-Ni Alloy）鍍層是通過電化學沉積在緊固件表面形成的鋅鎳合金防護層（鎳含量通常為8%-15%，最佳值約13%），主要用于替代有毒的鍍鎘工藝。該鍍層結合了鋅的犧牲陽極保護特性和鎳的耐蝕性，核心優(yōu)勢在于超高耐蝕性、低氫脆風險及優(yōu)異的尺寸適應性，鹽霧測試可達 720-1000 小時無白銹，耐蝕性是純鋅鍍層的 3-8 倍。其工藝分為酸性和堿性體系，酸性體系電流效率高（＞95%），堿性體系鍍層均勻性更優(yōu)。特別適用于嚴苛環(huán)境（如海洋、航空）的高強度緊固件防護。

鍍層特征

1. 高耐蝕性

• 中性鹽霧測試中，8-12μm 鍍層經(jīng)鈍化后可達 1000 小時無白銹，在海洋環(huán)境中配合涂層可耐受 20 年以上海水侵蝕。

• 鍍層腐蝕產(chǎn)物（如 ZnCl??4Zn (OH)?）具有絕緣性，可減緩腐蝕速率。

2. 低氫脆風險

• 氫脆率僅 1.5%，顯著低于純鋅鍍層（40% 以上），適用于抗拉強度≥1000MPa 的高強度鋼部件。

• 符合 Mil-DTL-32648 標準，需鍍后 4 小時內(nèi)進行去氫處理（190-230℃，3-4 小時）。

3. 寬溫域穩(wěn)定性

• 工作溫度范圍 - 60℃至 250℃，經(jīng)激冷激熱處理后耐蝕性無變化，適用于發(fā)動機排氣系統(tǒng)等高溫場景。

4. 功能性平衡

• 硬度 HV 200-250，優(yōu)于純鋅鍍層，可承受冷沖壓加工；摩擦系數(shù) 0.15-0.25，適合需低扭矩安裝的部件。

• 可焊性良好，需在鍍后 8 小時內(nèi)完成焊接，鈍化后焊接性下降。

選型建議

1. 環(huán)境適應性匹配

• 一般工業(yè)環(huán)境：選擇 8-10μm 鍍層 + 三價鉻鈍化，鹽霧測試≥720 小時，成本為鍍鋅的 2-3 倍。

• 海洋 / 化工環(huán)境：采用 12-15μm 鍍層 + 封閉處理，鹽霧測試≥1000 小時，符合 ASTM B840 標準。

• 高溫場景：優(yōu)先選用鎳含量 12-15% 的鍍層，耐溫達 250℃，滿足 SAE AMS 2461 要求。

2. 功能性需求導向

• 高強度鋼部件：選擇堿性體系鍍層，氫脆風險低，需通過 ASTM F1941 標準驗證。

• 可焊性要求：避免鈍化處理，在鍍后活性周期內(nèi)完成焊接，適用于電子連接器。

• 耐磨性需求：配合化學鍍鎳底層，總厚度 15-20μm，硬度提升至 HV 400 以上。

3. 成本與環(huán)保平衡

• 成本敏感場景：鎳價約 19.1 萬元 / 噸，鋅價約 1.8 萬元 / 噸，優(yōu)先選擇鎳含量下限（8-10%）鍍層。

• 環(huán)保要求：廢水需符合 GB 21900-2008（鎳≤0.1mg/L），采用破絡 + 沉淀工藝處理。

應用場景

1. 汽車工業(yè)

• 發(fā)動機螺栓：10-12μm 鍍層 + 黑色鈍化，鹽霧測試≥1000 小時，符合 ASTM F1941 標準。

• 底盤部件：8-10μm 鍍層 + 有機封閉，抗道路鹽分腐蝕，使用壽命超 10 年。

2. 航空航天

• 起落架連接：12-15μm 鍍層 + 無鉻鈍化，耐溫 250℃，替代鎘鍍層以符合 RoHS 指令。

• 鋁合金結構件：鍍層電位介于鋅和鋁之間，避免電偶腐蝕，用于機翼連接螺栓。

3. 海洋工程

• 港口設備：15μm 鍍層 + 環(huán)氧涂層，耐海水侵蝕 20 年以上，用于起重機軌道螺栓。

• 海上平臺：鍍層厚度≥12μm，配合陰極保護系統(tǒng)，適用于潮汐區(qū)支撐結構。

4. 電子與能源

• 風電螺栓：鍍層 + 達克羅復合涂層，耐鹽霧 2000 小時，用于沿海風電場塔筒連接。

• 電池連接器：鍍層厚度 5-8μm，接觸電阻＜50mΩ，滿足低阻抗要求。

5. 醫(yī)療器械

• 手術器械：鍍層 + 無鉻鈍化，生物相容性符合 ISO 10993，用于可重復使用的不銹鋼夾具。
